On s'est tous déjà retrouvés dans cette situation : tire-fil en main, à mi-chemin dans la cloison, à prier pour que ça passe sans coincer. Il n'y a rien de plus rageant que de bloquer un câble réseau parce qu'on a été trop optimiste sur la capacité de la gaine. Entre la théorie mathématique et la réalité des frottements dans une gaine annelée, il y a un monde que seul le chantier vous apprend.

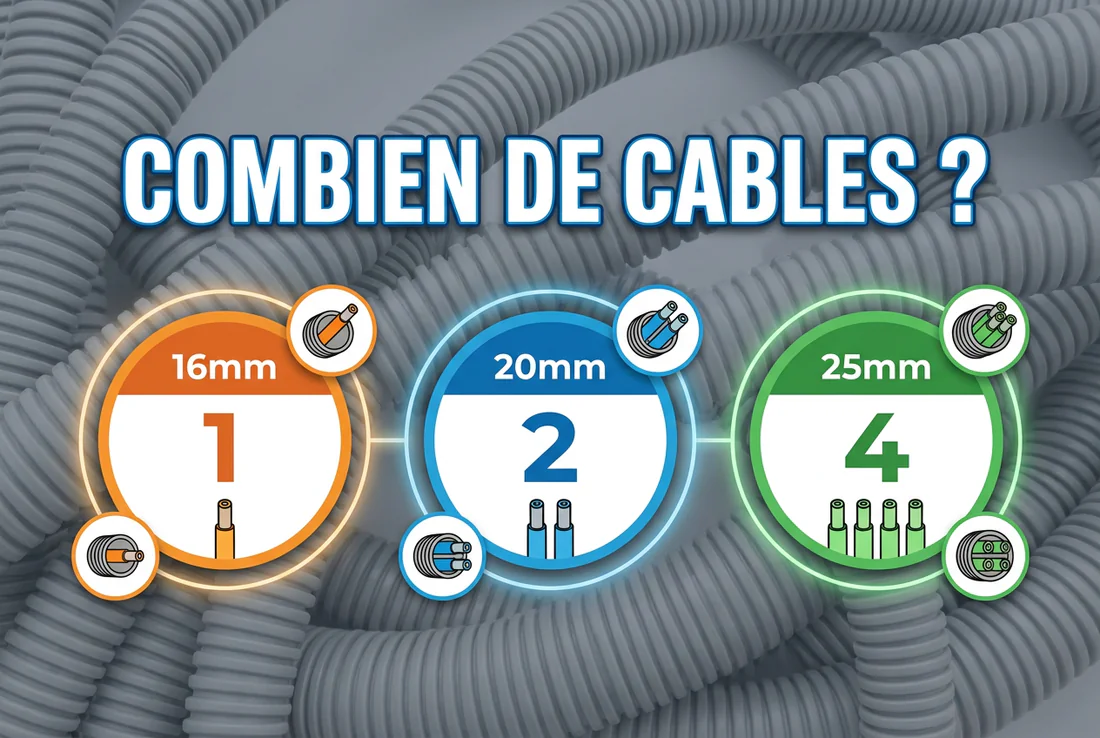

Selon la norme NF C 15-100 et la règle d'occupation du tiers (1/3), une gaine doit rester vide aux deux tiers pour faciliter le tirage. En pratique, cela permet de passer 1 câble RJ45 dans une gaine de 16mm, 2 câbles dans du 20mm, et 3 à 4 câbles dans du 25mm, variable selon la catégorie (Cat 6 ou 7) et le type de blindage.

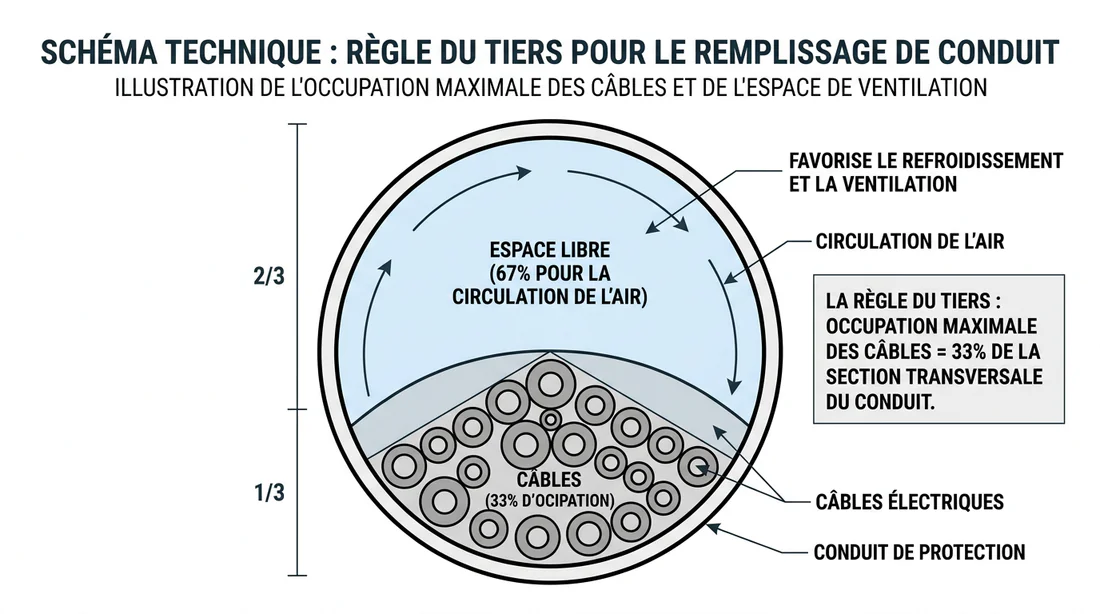

La règle d'or : La capacité d'occupation des conduits (1/3)
En électricité, peu importe qu'on parle de courant fort ou de courant faible, une loi physique s'impose : la règle du tiers. La norme NF C 15-100 est claire là-dessus. La somme des sections totales des câbles (conducteurs + isolants) ne doit pas dépasser 33 % de la section interne de la gaine.
Pourquoi laisser autant de vide ?
- Le tirage : N'oubliez pas qu'une gaine ICTA n'est pas un tuyau lisse. Elle est annelée. Si vous la remplissez à 100 %, les frottements seront tels qu'il deviendra impossible de tirer les câbles sans arracher l'isolant ou, pire, casser l'âme en cuivre.
- L'évolution : Une installation bien pensée doit permettre de retirer un câble défectueux ou d'ajouter une ligne dans dix ans. Si tout est compressé, c'est mort.
- L'échauffement : C'est moins critique pour du RJ45 (qui véhicule des données et parfois du PoE) que pour du 220V, mais l'espace libre limite tout risque thermique.
Conseil Pro
Ne faites pas l'erreur de calculer la capacité selon le diamètre extérieur de la gaine. Ce qui compte, c'est son diamètre utile (intérieur). Une gaine de 20mm ne fait en réalité que 14 à 15mm de passage réel.
Tableau récapitulatif : Nombre de câbles RJ45 par diamètre de gaine
Voici l'abaque que j'utilise sur mes chantiers. J'ai volontairement séparé la théorie (souvent trop optimiste) de la pratique terrain pour vous éviter les sueurs froides.
| Diamètre Gaine ICTA (Extérieur) | Diamètre Utile (Intérieur approx.) | Capacité Théorique (Mathématique) | Capacité Réelle Conseillée (Expérience chantier) | Usage Typique |
|---|---|---|---|---|
| 16 mm | ~10-11 mm | 2 câbles (risqué) | 1 câble | Alimentation simple d'une prise RJ45 isolée. |
| 20 mm | ~14-15 mm | 3 câbles | 2 câbles | Standard pour une prise double RJ45 (chambre/bureau). |
| 25 mm | ~18-19 mm | 5 câbles | 3 à 4 câbles | Liaison vers le salon (TV + Box + Console) ou Grade 3. |
| 32 mm | ~24-25 mm | 8+ câbles | 6 câbles | Arrivée principale ou colonne technique. |
Si vous hésitez entre deux tailles, prenez toujours la taille au-dessus. Le surcoût au mètre linéaire d'une gaine de 25mm est dérisoire comparé au prix de devoir tout casser parce que ça ne passe pas.
L'impact du type de câble (Cat 5e, 6, 6a, 7)
Dire « je passe du câble RJ45 » ne veut pas dire grand-chose. Le diamètre du câble varie énormément selon sa catégorie de performance et son type de blindage FTP/STP.
- Cat 5e UTP : C'est le câble le plus fin (~5 mm) et non blindé. Il est souple, facile à passer, mais honnêtement, il est obsolète pour les débits actuels.
- Cat 6 ou 6a F/UTP : Le standard d'aujourd'hui. Il mesure environ 6 à 6,5 mm de diamètre. Il est plus rigide à cause du croisillon central en plastique qui sépare les paires.
- Cat 7 S/FTP : Le haut de gamme. Avec son double blindage (tresse + feuillard), son diamètre grimpe souvent à 7,5 mm voire 8 mm. C'est du solide, mais c'est très raide.
La conséquence est immédiate : Dans une gaine de 20mm, vous passerez deux câbles Cat 5e ou Cat 6 standard sans trop forcer. Par contre, essayer de passer deux câbles Cat 7 rigides dans du 20mm est un pari risqué, surtout si vous avez des coudes sur le parcours.
Peut-on passer du RJ45 avec des fils électriques (220V) ?
La réponse est non. Vous ne devez jamais mélanger des câbles de communication (courant faible) dans la même gaine que des fils d'énergie (courant fort).
Il y a deux raisons majeures à cela :
- La sécurité (Norme NF C 15-100) : Si l'isolation lâche, le 220V pourrait se retrouver sur votre réseau informatique. Je vous laisse imaginer les dégâts sur vos équipements et le risque d'électrocution.
- Les interférences : Le courant fort génère un champ magnétique qui perturbe le signal de données. Résultat, vous aurez une connexion instable, des pertes de paquets et un débit réduit.
L'exception : C'est possible uniquement si la gaine possède un compartiment séparateur physique (ce qui est très rare en résidentiel) ou si vous utilisez de la fibre optique, insensible aux perturbations électromagnétiques. Mais pour du cuivre RJ45, la séparation physique est obligatoire. Dans l'idéal, essayez même d'espacer les gaines courants forts et faibles de quelques centimètres dans vos saignées.
5 Astuces de terrain pour tirer vos câbles sans bloquer
Pour réussir votre installation du premier coup, oubliez la force brute. Voici ce qui marche vraiment :

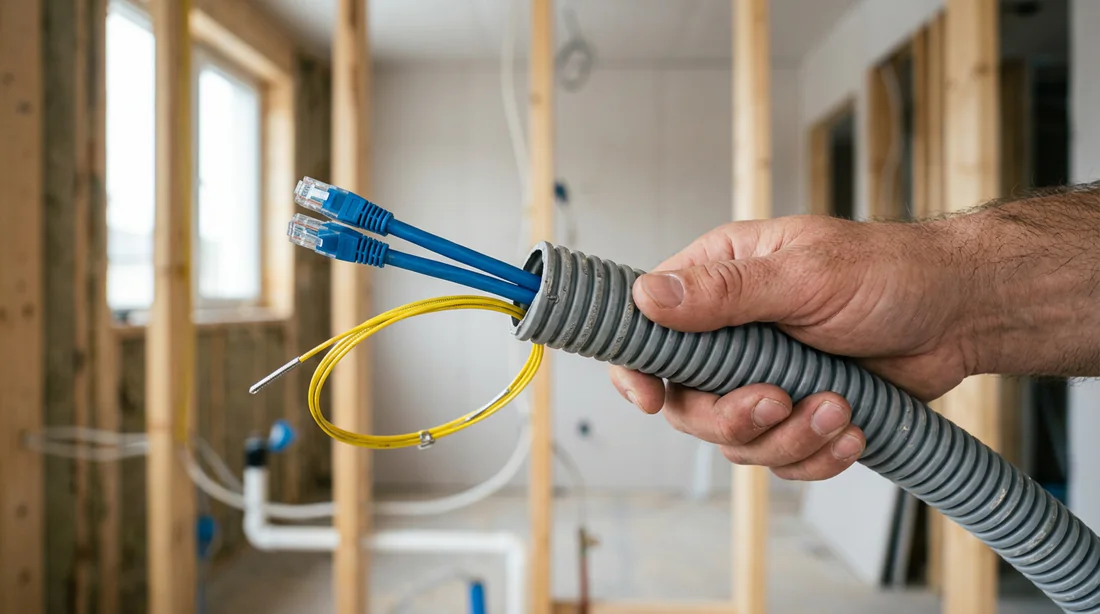

- Arrêtez avec le liquide vaisselle. C'est l'erreur classique. Le savon sèche et finit par agir comme une colle après quelques heures. Utilisez impérativement un lubrifiant tire-fil spécifique (type Yellow ou Caprigel) qui reste glissant dans le temps et n'attaque pas les gaines.
- Le « Saucissonnage » de la tête. Ne faites pas une grosse boule de scotch en attachant vos câbles à l'aiguille d'électricien. Décalez les têtes des câbles de 5 à 10 cm les uns des autres pour créer un profil fuselé, puis enrobez le tout de scotch d'électricien bien serré.
- Travaillez à deux. Une personne tire l'aiguille doucement à une extrémité, l'autre « pousse » les câbles dans la gaine à l'autre bout pour soulager la tension. C'est le secret pour ne pas casser le tire-fil.
- Gérez les rayons de courbure. Lors de la pose des gaines ICTA, évitez les angles droits trop serrés. Faites des courbes larges. Si la gaine est pliée, le câble coincera, peu importe la quantité de lubrifiant.
- Tirez avant de sceller. Si le trajet est complexe avec beaucoup de courbes, passez vos câbles dans la gaine avant d'incorporer celle-ci dans la chape ou la cloison. C'est un peu de la triche, mais ça sauve des chantiers.
Ce qu'on me demande souvent
Est-ce que je peux mettre 2 câbles RJ45 dans une gaine de 16mm ?
Sur le papier, deux câbles fins de 5mm rentrent dans les 10-11mm utiles d'une gaine de 16mm. En pratique, c'est une très mauvaise idée. Le frottement sera total et au premier coude, vous allez bloquer. Si vous devez alimenter deux prises RJ45 au même endroit, installez une gaine de 20mm minimum, ou tirez deux gaines de 16mm.
Quelle gaine choisir pour du Grade 3 TV ?
Le câble Grade 3 TV (ou Grade 3 Sat) est excellent car il permet de passer la TNT et le Satellite en plus d'Internet. Le revers de la médaille, c'est qu'il est souvent plus gros et plus rigide à cause de son blindage renforcé. Pour ce type de câble, je recommande vivement de passer directement en gaine de 25mm, surtout si la distance dépasse les 10 mètres.
Si je n'avais qu'un conseil à vous donner : ne soyez pas radin sur le diamètre des gaines. Le standard confortable pour le résidentiel reste la gaine de 20mm. Elle offre la polyvalence nécessaire pour la plupart des besoins réseaux d'aujourd'hui et de demain.
FAQ
Quel diamètre de gaine pour la fibre optique ?
Une gaine verte de 20mm est le standard recommandé. Même si la fibre est très fine, la gaine de 20mm évite les courbures trop serrées qui pourraient briser le signal lumineux (le fameux rayon de courbure critique).
Comment passer un câble dans une gaine déjà occupée ?
C'est risqué. Vous pouvez tenter le coup avec une aiguille en nylon rigide ou en fibre de verre si l'espace le permet. La technique d'utiliser l'ancien câble comme tire-fil pour tirer « l'ancien + le nouveau » fonctionne rarement car les câbles s'entortillent à cause du frottement.
Quelle est la longueur maximale d'un câble RJ45 ?
Pour garantir un débit Ethernet sans perte de signal (Gigabit ou 10 Gbits), la longueur du lien permanent ne doit pas dépasser 90 mètres (plus 10 mètres de cordons de brassage, soit 100m au total).
Alors, vous partez sur du 20 ou du 25mm pour votre prochain chantier ?
