Le principe de fonctionnement (avant de toucher aux fils)

Avant de sortir le tournevis, comprenons ce que nous allons faire. Oubliez l'électronique complexe. Pour votre portail, un digicode n'est rien d'autre qu'un interrupteur de sonnette « intelligent ».

Le principe repose sur ce qu'on appelle un Contact Sec.
Lorsque vous tapez le bon code, le digicode ferme un petit relais interne. Cela crée un contact physique entre deux fils (exactement comme si vous les touchiez l'un contre l'autre) pendant une seconde. Ce « court-circuit » contrôlé envoie l'ordre à la carte du moteur de démarrer le cycle d'ouverture.

Il y a donc deux circuits bien distincts à gérer :

1. Le circuit de puissance (Alimentation) : Il sert uniquement à allumer le clavier et son rétroéclairage. Sans lui, le digicode reste éteint.
2. Le circuit de commande (La boucle) : C'est lui qui transmet l'ordre d'ouverture. Il ne transporte pas de courant fort, juste une information.

Je vous le dis tout de suite : 90 % des pannes viennent d'une confusion entre ces deux circuits.

Matériel et sécurité : préparez votre intervention

Pour réaliser ce câblage proprement, inutile de sortir la caisse à outils de chantier. Voici l'essentiel :

• Un tournevis de précision (plat, pour bornier électronique).
• Une pince à dénuder (ou une pince coupante si vous êtes adroit).
• Un multimètre (indispensable pour vérifier le voltage en sortie de carte).
• Du câble (voir section suivante).

⚠️ DANGER ÉLECTRIQUE : Même si nous travaillons sur la partie « basse tension » (12V/24V) de la carte, le bloc moteur est alimenté en 230V. Coupez impérativement le courant au disjoncteur général avant d'ouvrir le capot de votre automatisme. Une fausse manipulation avec un outil métallique peut créer un arc électrique et griller instantanément la carte mère de votre portail (coût moyen : 150 € à 300 €). Ne prenez pas ce risque.

Choix des câbles : section et distance

C'est ici que beaucoup d'installations « bricolées » échouent après quelques mois. Si vous utilisez un câble trop fin sur une trop longue distance, vous subirez une chute de tension. Résultat, le digicode s'allume mais manque de puissance pour coller le relais et ouvrir le portail.

Voici les sections que je recommande pour garantir la fiabilité du signal, que vous utilisiez du câble téléphonique, du câble réseau (paire torsadée) ou du câble électrique standard :

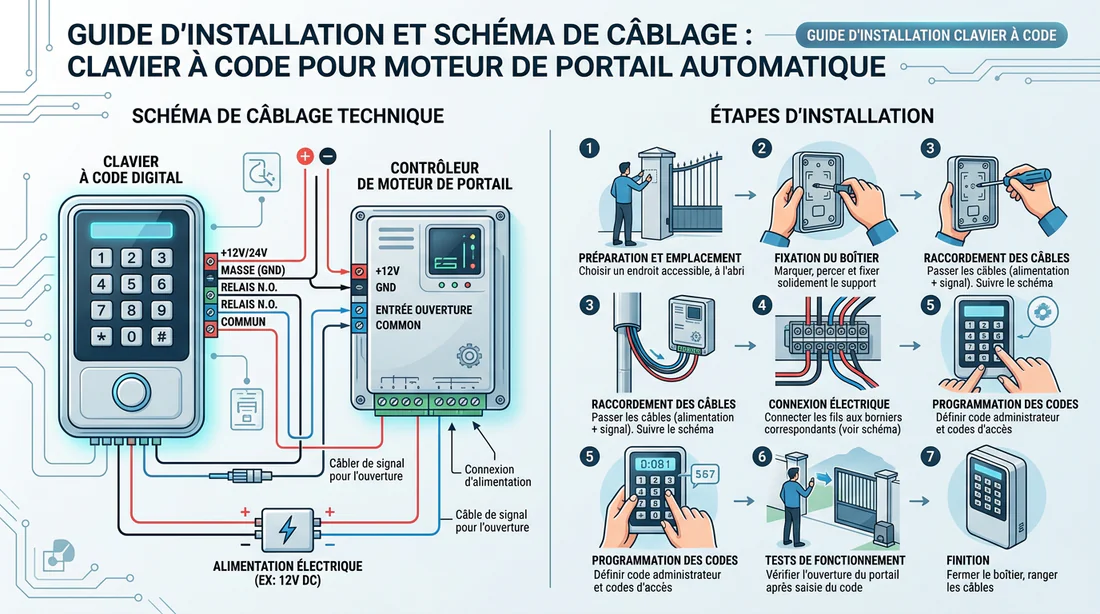

Schéma de branchement digicode portail : les 3 étapes

Entrons dans le vif du sujet. Suivez ces étapes chronologiquement pour éviter les erreurs.

Étape 1 : repérer les borniers sur l'automatisme

Ouvrez le boîtier de commande de votre motorisation. Vous devez localiser deux zones distinctes sur la carte électronique :

1. La sortie accessoires (Alimentation) : Souvent notée 24V, ACC, V+ / V- ou 0 / 1.
2. L'entrée de commande (Pilotage) : C'est l'entrée pour un bouton poussoir ou un sélecteur à clé. Selon les marques, les noms varient :
   • Nice : Bornes « PP » (Pas à Pas) ou « Bluebus » (attention, le Bluebus nécessite un adaptateur pour les digicodes universels).
   • Came : Bornes « 2 » et « 7 ».
   • Faac : Bornes « Open A » (Total) et « Open B » (Piéton) reliées au « Com » (-).
   • Somfy : Bornes « Start » ou « Bus » (selon modèle).
   • Générique : Souvent noté « START », « CYCL », « STR » ou simplement un symbole d'interrupteur ouvert.

Étape 2 : raccordement de l'alimentation (12/24V)

Regardez la notice de votre digicode pour savoir s'il accepte du courant continu (DC) ou alternatif (AC), et quelle tension (12V ou 24V). La plupart des automatismes fournissent du 24V.

1. Tirez deux fils depuis la sortie « Accessoires » de la carte du portail.
2. Connectez-les aux bornes d'alimentation du digicode (souvent notées V+ / V- ou 12/24V AC/DC).
3. Si vous êtes en courant continu (DC), respectez scrupuleusement la polarité (+ sur +, – sur -). En alternatif, le sens n'importe pas.
   💡

   Conseil Pro

   Vérifiez l'étanchéité à cette étape. Assurez-vous que le câble arrive par le bas du boîtier et que le presse-étoupe est serré pour garantir l'indice IP54/IP65. L'humidité et l'électronique ne font pas bon ménage.

Étape 3 : raccordement de la commande (Relais NO)

C'est l'étape cruciale du contact sec. Sur votre digicode, vous allez trouver un bornier dédié au relais avec trois sorties :

• COM (Commun)
• NO (Normalement Ouvert / Normally Open)
• NC (Normalement Fermé / Normally Closed)

Pour un portail automatique (coulissant ou battant), vous devez toujours utiliser COM et NO.

1. Connectez un fil sur la borne COM du digicode et reliez-le au « Commun » (souvent le - ou la borne 2 chez Came) de la carte moteur.
2. Connectez un fil sur la borne NO du digicode et reliez-le à l'entrée de commande repérée à l'étape 1 (ex: PP, Start, 7).

N'utilisez jamais la borne NC pour commander l'ouverture. Le NC laisse passer le courant en permanence. Il est réservé aux organes de sécurité (comme les cellules photoélectriques) ou aux ventouses magnétiques. Si vous branchez sur NC, votre portail restera ouvert en permanence ou refusera de se fermer.

Cas particuliers : digicode filaire vs radio

Certains digicodes vendus comme « universels » sont en réalité des émetteurs radio muraux. Si votre clavier fonctionne avec des piles et ne possède aucun bornier à l'arrière, le schéma ci-dessus ne vous concerne pas directement.

• Digicode 100 % Radio : La procédure est de la « programmation », identique à celle d'une nouvelle télécommande. Vous devrez presser un bouton sur le récepteur radio de la carte moteur pour l'appairer.
• Digicode avec récepteur externe : Si votre digicode radio est livré avec un petit boîtier récepteur à brancher, c'est ce petit boîtier que vous devez câbler en suivant le schéma (Alimentation + Contact NO/COM) sur la carte du portail.

Dépannage : mon digicode s'allume mais n'ouvre pas le portail

Vous avez tout branché, le clavier bipe, s'éclaire, mais le portail reste de marbre ? Voici les 3 causes les plus fréquentes que je rencontre sur le terrain :

• Erreur de bornier (NO vs NC) : Vérifiez avec votre multimètre en mode « continuité » (le symbole qui fait « bip »). Placez les pointes sur les bornes relais du digicode. Au repos, ça ne doit pas sonner. Tapez votre code, ça doit sonner pendant 1 seconde. Si ça sonne en continu au repos, vous êtes sur le NC.
• Pontage de sécurité manquant : Sur beaucoup de cartes (notamment Came ou Faac), si vous n'avez pas installé de photocellules, vous devez faire un « pont » (un petit bout de fil) entre la borne de sécurité (ex: "C1" ou "Fsw") et le commun. Si la sécurité est "ouverte", le portail croit qu'il y a un obstacle et refuse tout mouvement, même si le digicode fonctionne.
• Problème de code : Cela paraît bête, mais certains digicodes nécessitent de valider le code par une touche (ex: "#" ou "*") ou ont un "code maître" par défaut qu'il faut changer avant la première utilisation.

Le câblage d'un digicode est une opération gratifiante qui sécurise votre accès en moins d'une heure. En respectant la séparation des circuits et les sections de câbles, vous installez un système fiable pour des années.

Avez-vous réussi votre installation du premier coup ou avez-vous rencontré une spécificité sur votre carte mère ? Partagez votre expérience en commentaire pour aider la communauté.

FAQ

Peut-on brancher un digicode sur n'importe quel portail ?

Oui, tant que la carte électronique de votre motorisation possède une entrée pour « contact sec » (souvent appelée bouton poussoir, contact clé ou start), ce qui est le cas de 99 % des moteurs du marché.

Quelle est la différence entre NO et NC ?

NO (Normalement Ouvert) signifie que le courant ne passe pas au repos, le contact se ferme uniquement pour envoyer l'ordre d'ouvrir. NC (Normalement Fermé) signifie que le courant passe en permanence, le contact s'ouvre pour couper le circuit (utilisé pour la sécurité ou les ventouses). Pour commander un portail, utilisez toujours NO.

Comment protéger le digicode de la pluie ?

Vérifiez l'indice de protection (IP) lors de l'achat. Lors de la pose, faites un joint silicone sur le dessus et les côtés du boîtier contre le mur, mais laissez impérativement le bas ouvert pour permettre l'évacuation de l'éventuelle condensation et éviter l'oxydation.

Peut-on utiliser un câble réseau RJ45 pour le digicode ?

Oui, c'est possible pour des courtes distances (inférieures à 15m) car il s'agit de très basse tension. Cependant, je vous recommande fortement de doubler les paires (torsader deux fils ensemble pour chaque pôle) afin d'augmenter la section et éviter les chutes de tension.
