Vous envisagez d'ajouter une prise ou un interrupteur sur un mur porteur, mais l'idée d'attaquer du parpaing vous inquiète ? Vous avez raison d'être prudent. Contrairement à une cloison en placo, le parpaing ne pardonne pas l'improvisation. Si vous y allez au hasard, vous risquez de fragiliser la structure, de vous noyer dans la poussière de silice ou de voir vos finitions fissurer en quelques semaines.
Pourtant, avec la bonne méthode, traverser ce matériau est bien plus simple qu'il n'y paraît. Que vous cherchiez à encastrer totalement votre installation ou à ruser pour limiter la casse, nous avons des protocoles précis pour garantir un résultat digne d'un artisan qualifié.
Pour passer une gaine dans un mur en parpaing, deux techniques existent : la réalisation d'une saignée à la rainureuse pour un encastrement classique, ou le passage vertical par les alvéoles creuses du bloc. Cette opération nécessite impérativement le respect des zones structurelles, l'usage d'une gaine ICTA normalisée et un scellement au mortier adhésif.
Diagnostic : comprendre votre mur en parpaing avant de percer
Avant même de brancher le moindre outil, il faut comprendre ce qui se cache sous l'enduit. Un mur en parpaing (ou bloc béton) n'est pas un bloc uniforme. C'est une alternance de parties creuses (les alvéoles) et de parties pleines (les parois et les joints).
Pourquoi j'insiste là-dessus ? Parce que la résistance mécanique de votre mur repose sur l'intégrité de ces parois. Percer n'importe où, c'est prendre le risque de tomber sur un chainage (ferraillage) ou de fragiliser un porteur.
- Les murs porteurs soutiennent la charpente ou l'étage supérieur. Les saignées y sont strictement réglementées pour ne pas compromettre la solidité de la maison.
- Les chainages et linteaux sont les zones en béton armé, souvent situées aux angles, autour des portes, des fenêtres et en haut des murs. Interdiction formelle d'y toucher. Si vous coupez un ferraillage, vous créez une fissure structurelle à court terme.
Conseil Pro
Tapotez votre mur avec le manche d'un tournevis. Un son "creux" indique une alvéole (zone facile à traverser), un son "sec et mat" indique un joint ou un chainage (béton plein, beaucoup plus dur).

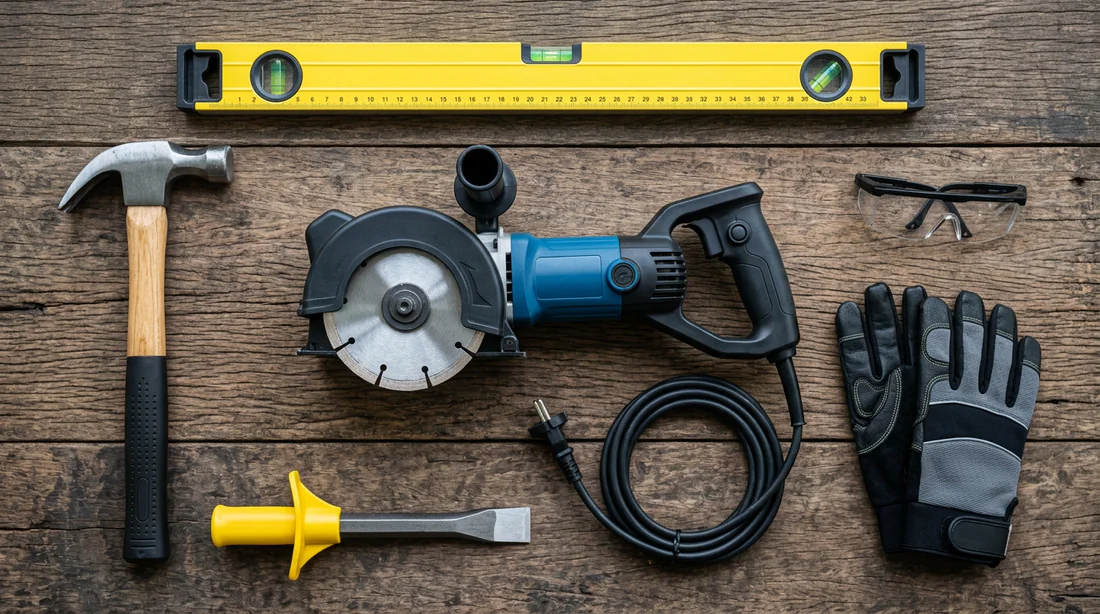

Les 7 outils indispensables pour un passage propre
Oubliez le marteau et le burin manuel si vous tenez à vos poignets et à la propreté du chantier. Voici l'arsenal requis pour travailler efficacement aujourd'hui.
| Outil | Usage Principal | Prix estimé |
|---|---|---|
| Rainureuse à disques | Pour réaliser des coupes parallèles propres et régulières. | Moyen / Élevé |
| Aspirateur de chantier | À connecter à la rainureuse (obligatoire pour éviter le nuage de poussière). | Moyen |
| Perforateur (mode burineur) | Sert à évider la saignée entre les deux traits de coupe. | Moyen |
| Trépan carbure (67mm) | Pour percer les logements des boîtes d'encastrement. | Faible |
| Aiguille d'électricien (Furet) | Permet de guider les gaines ou les fils dans les zones difficiles. | Faible |
| Mortier adhésif / Ciment prompt | Pour sceller les gaines et reboucher (plus solide que le plâtre seul). | Faible |
| Masque P3 & Lunettes | Vital. La poussière de béton contient de la silice cristalline nocive. | Faible |
Méthode 1 : l'encastrement par saignée (la plus courante)
C'est la méthode standard pour rénover une installation électrique. Elle consiste à creuser un sillon dans l'épaisseur du mur pour y noyer la gaine ICTA (Isolant Cintrable Transversalement Annelé).
Le traçage et les zones interdites
La règle d'or est simple : la géométrie doit être orthogonale.
Vos saignées doivent être strictement verticales ou horizontales. Oubliez les diagonales, c'est la pire chose à faire pour la descente de charge du mur. Respectez aussi les distances en évitant les saignées horizontales à moins de 20 cm du sol ou du plafond.

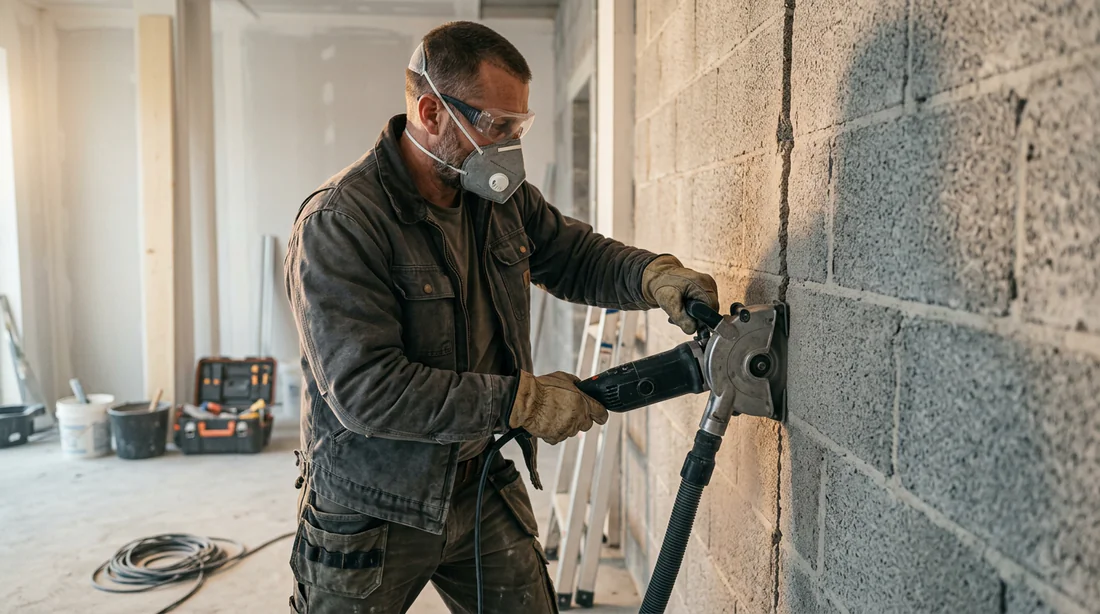

Tracez vos chemins au crayon ou au cordeau traceur avant de couper. Cela vous permet de vérifier que vous ne croisez pas une autre installation (eau, gaz) ou une zone de ferraillage.
La découpe et l'évidage
Une fois le tracé validé, équipez-vous (masque P3 sur le nez).
- Réglez la profondeur de votre rainureuse. Pour une gaine de 20mm, visez une profondeur de 25 à 30mm. Ne dépassez jamais le premier tiers de l'épaisseur du parpaing pour ne pas traverser de part en part.

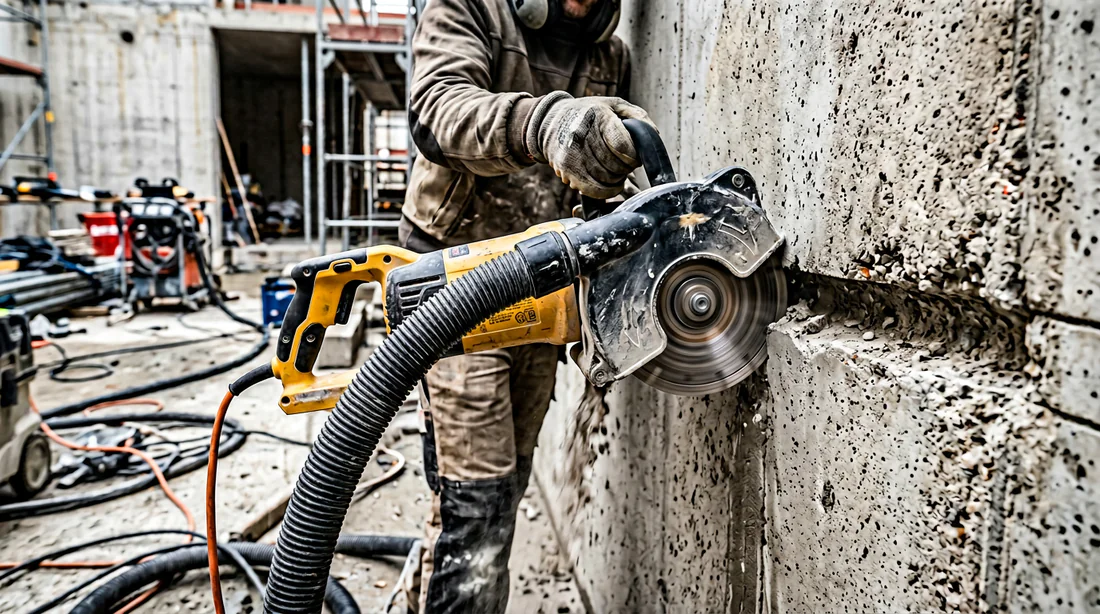

- Connectez l'aspirateur et réalisez les deux coupes parallèles.
- Utilisez ensuite votre perforateur en mode burineur (avec un burin plat) pour faire sauter la partie centrale. Dans du parpaing, cela vient généralement très facilement, surtout si vous tombez dans les alvéoles.
Conseil Pro
Si vous n'avez pas de rainureuse, une meuleuse d'angle avec un disque diamant segmenté fonctionne, mais préparez-vous à une quantité de poussière phénoménale. Calfeutrez la porte de la pièce avec du scotch de masquage.
La fixation et le rebouchage

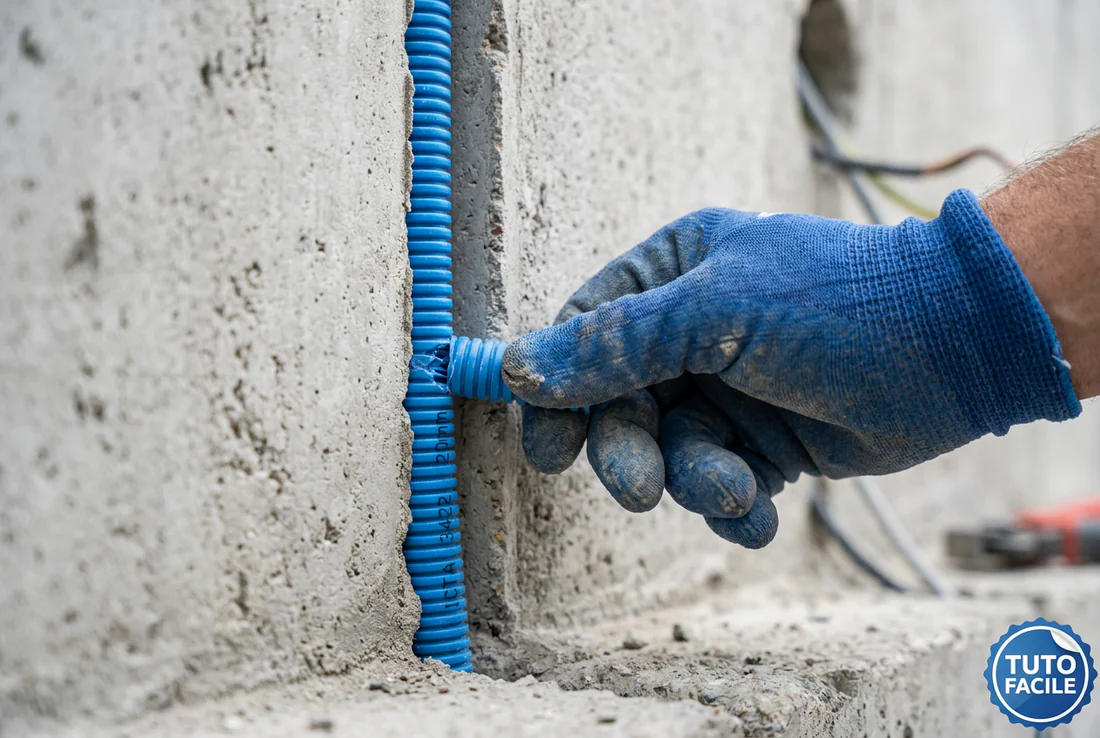

Votre saignée est propre et dépoussiérée. Placez votre gaine ICTA au fond.
Pour la fixation, utilisez des clous cavaliers ou des pointes en acier plantées en biais dans les joints du parpaing. Cela maintient la gaine plaquée au fond le temps du séchage.
Concernant le rebouchage, n'utilisez surtout pas de plâtre pur directement sur le parpaing sec. Il « brûlerait » (séchage trop rapide) et fissurerait quasi instantanément. Préférez un mortier adhésif (type MAP) ou un mortier bâtard. Mouillez abondamment la saignée avant d'appliquer la matière pour garantir l'adhérence.
Méthode 2 : le passage par les alvéoles (technique « zéro dégât »)
C'est la technique préférée des électriciens expérimentés pour les descentes verticales, depuis des combles par exemple. Elle exploite le vide naturel des parpaings pour éviter de faire une saignée sur toute la hauteur du mur.
Le principe du fil à plomb
L'idée est d'utiliser la gravité. Les alvéoles du parpaing sont alignées verticalement, sauf s'il y a un décalage de maçonnerie ou un chainage horizontal intermédiaire.
- Percez un trou au diamètre de votre gaine en haut du mur (ou accédez par les combles).
- Percez le trou pour votre boîte d'encastrement en bas avec le trépan.
- Attachez un petit poids (écrou, plomb de pêche) au bout d'une ficelle solide.
- Glissez le poids par le trou du haut. Avec un peu de chance et de doigté, il descendra tout droit jusqu'au trou du bas.
- Récupérez la ficelle en bas avec un crochet ou un fil de fer coudé.
- Attachez votre gaine à la ficelle et tirez-la doucement.
Avantages et limites
Cette méthode est l'option la plus propre. Pas de longue saignée à reboucher, l'intégrité du mur est préservée à 95% et vous aurez très peu de gravats à évacuer.
Cependant, elle a ses limites. Elle est impossible à réaliser à l'horizontale. De plus, vous pouvez être bloqué si un joint de mortier a « bavé » à l'intérieur des alvéoles lors de la construction, ce qui arrive fréquemment. Si le passage est bouché, vous devrez repasser à la méthode de la saignée classique.
Méthode 3 : la pose en saillie (l'alternative rénovation)
Parfois, le mur est trop fin, trop fragile, ou il s'agit d'un mur de garage où l'esthétique prime moins. La pose en saillie devient alors la solution de sécurité.
Vous ne creusez pas le mur. Vous fixez des tubes IRL (Isolant Rigide Lisse) ou des goulottes en PVC directement sur la surface. C'est moins discret, on est d'accord, mais cela ne demande aucune casse et respecte totalement la structure du bâtiment. C'est l'option recommandée si vous avez un doute sur la nature de votre mur, comme sur les vieux murs hétérogènes.
Les 3 erreurs qui fragilisent votre mur
Même avec de la bonne volonté, je vois encore trop souvent des pratiques dangereuses pour l'habitation.
- Les saignées horizontales trop longues sont un véritable danger. Sur un mur porteur, une saignée horizontale ne doit pas excéder une certaine longueur (souvent 1m à 1,20m selon l'épaisseur). Faire une entaille sur tout le tour de la pièce revient à prédécouper votre mur comme un timbre-poste.
- Couper les ferraillages est interdit. Si votre disque fait des étincelles, arrêtez tout ! Vous êtes en train de scier l'acier qui tient le béton. Décalez votre trajectoire immédiatement.
- Oublier l'humidification avant de reboucher. Le parpaing est une éponge. Si vous rebouchez au mortier ou au plâtre sans mouiller le support à saturation, le parpaing va boire l'eau du mélange. Résultat : votre enduit va peler et tomber en poussière quelques mois plus tard.
Conclusion
Passer une gaine dans un mur en parpaing demande plus de méthode que de force brute. En choisissant la bonne technique, saignée maîtrisée ou passage furtif par les alvéoles, vous garantissez la sécurité de votre installation électrique sans mettre en péril la structure de votre maison.
Si vous rénovez une pièce entière, commencez toujours par repérer vos zones de passage idéales avant de sortir la rainureuse. Et vous, pour votre chantier, allez-vous tenter le passage par les alvéoles ou rester sur la méthode classique ?
FAQ
Peut-on faire une saignée horizontale dans du parpaing ?
Oui, c'est possible, mais avec une grande prudence. La saignée horizontale ne doit jamais traverser le mur sur toute sa longueur. Limitez-vous à des segments courts (environ 1 mètre max) pour ne pas compromettre la descente de charge du mur porteur. Je vous conseille de privilégier les cheminements verticaux ou le passage par le plafond ou le sol.
Quel disque utiliser pour couper du parpaing ?
Un disque diamant segmenté est obligatoire. Les segments permettent de mieux évacuer la poussière de béton et de refroidir le disque. Un disque « continu » (pour carrelage) risque de surchauffer et de casser, tandis qu'un disque pour métal sera totalement inefficace.
Quelle profondeur maximum pour une saignée ?
Ne dépassez jamais le premier tiers de l'épaisseur du bloc. Pour un parpaing standard de 20 cm, restez autour de 25-30 mm de profondeur. Attention : si vous percez trop profond, vous risquez de casser complètement la paroi de l'alvéole. La fixation de la gaine et le rebouchage deviendront un enfer car le mortier tombera dans le vide.
