Pourquoi est-il interdit de couler du béton directement sur du PVC ?

Couler du béton au contact direct d'un tuyau d'évacuation en PVC relève de l'aberration technique. Le DTU 60.33 ne l'interdit pas pour vous embêter, mais pour contrer deux phénomènes physiques destructeurs.

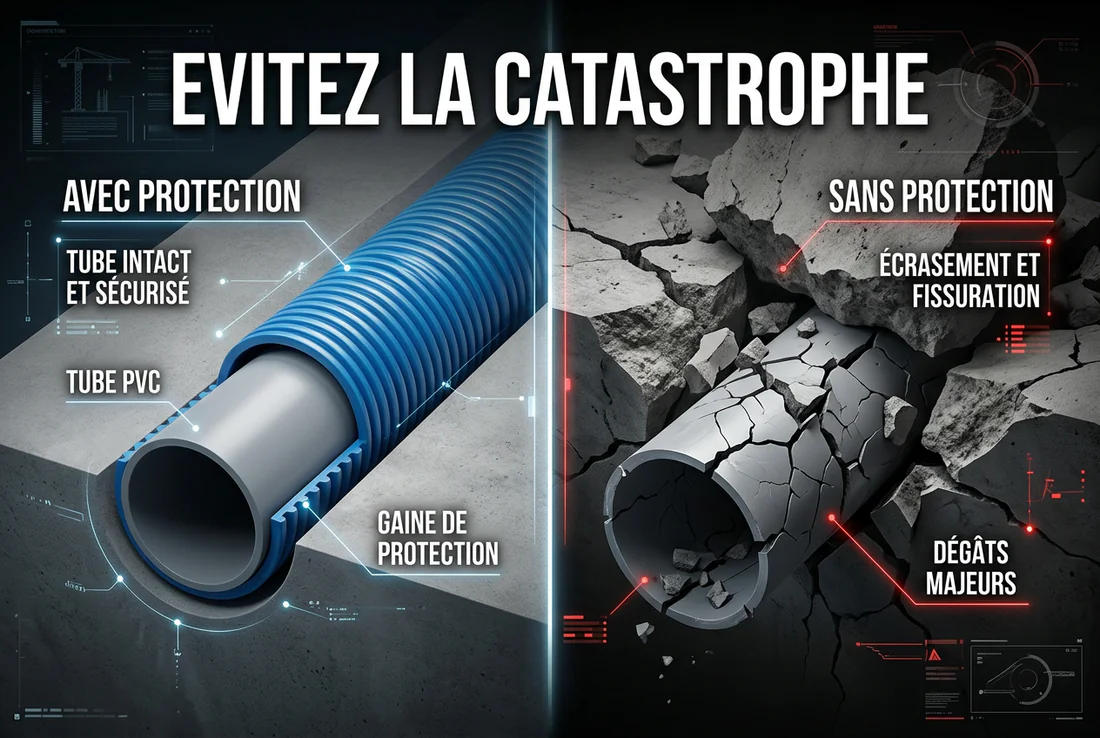

Premièrement, la dilatation thermique. Le PVC est un thermoplastique « vivant » qui réagit fortement à la chaleur. Quand vous videz l'eau bouillante des pâtes ou prenez une douche brûlante, le tuyau cherche à gonfler et s'allonger. Le problème ? Le béton sec est un matériau inerte, une véritable prison rigide.
Si le tuyau se retrouve piégé sans espace pour bouger (dilatation libre), la force qu'il exerce contre le béton crée une contrainte mécanique énorme. Résultat : le tuyau s'ovalise, fissure, ou fait éclater la chape en surface.

Deuxièmement, l'agression chimique. Lors de sa prise, le ciment frais déclenche une réaction exothermique (il chauffe) et son pH devient très basique (alcalin). Même si le PVC résiste bien, ce contact direct prolongé, couplé à l'abrasion des granulats lors des micromouvements du bâtiment, fragilise la paroi du tube. C'est une corrosion lente, mais certaine.

Les 3 méthodes de protection conformes au DTU

Pour dormir tranquille, vous devez créer une zone tampon entre le tube et la maçonnerie. Voici les trois seules méthodes qui tiennent la route face aux exigences professionnelles.

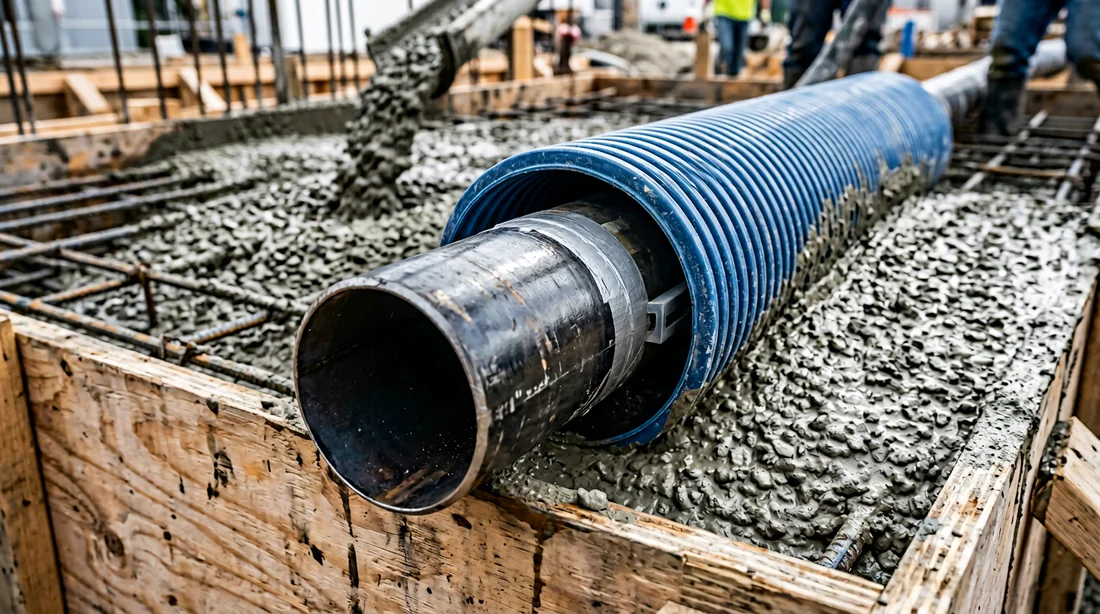

Le fourreau (Gaine annelée ou ICTA)

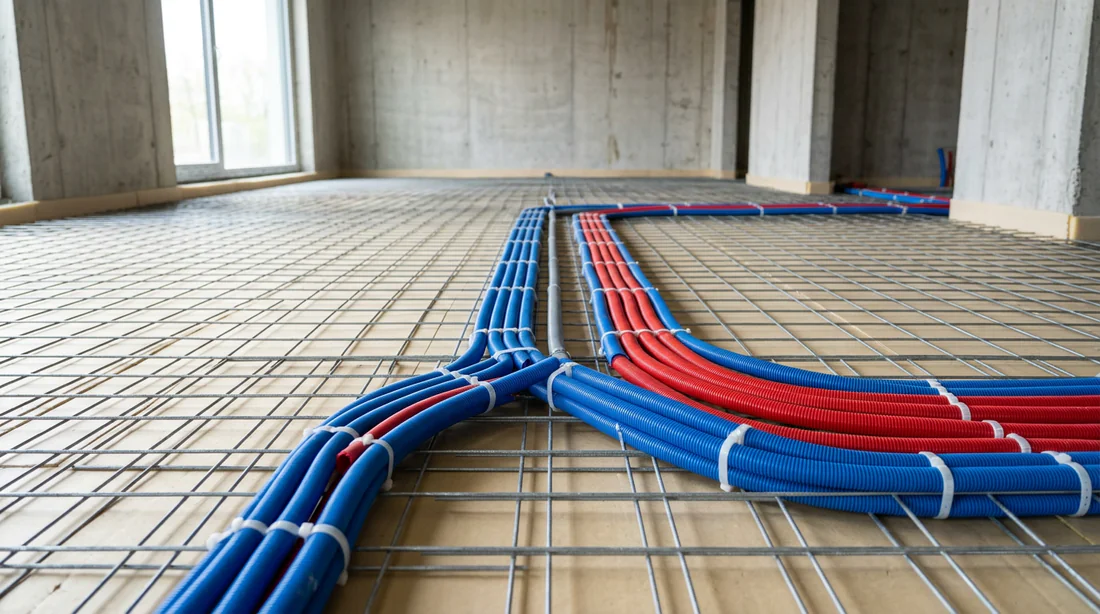

C'est la méthode royale, à privilégier dans 90 % des cas, surtout pour les dalles sur terre-plein. Elle consiste à passer votre tuyau PVC à l'intérieur d'une gaine de protection, généralement en polyéthylène (gaine TPC rouge ou bleue, ou gros diamètre annelé).

Le principe coule de source : le diamètre du fourreau dépasse celui du tuyau. L'air qui circule entre les deux agit comme un isolant thermique et mécanique. De plus, la gaine annelée résiste bien mieux à l'écrasement que le PVC lisse. Elle protège vos évacuations du poids du béton frais et des coups de brouette accidentels.

La bande de désolidarisation (Feutre ou mousse)

En rénovation, on manque souvent de hauteur sous plafond pour intégrer une grosse gaine TPC. L'alternative consiste à « emmailloter » le tuyau avec une bande résiliente, souvent en mousse de polyéthylène ou en feutre bitumé.

Attention, il ne s'agit pas de faire un tour rapide avec du scotch fin. L'épaisseur de la protection doit suffire (visez 5 mm minimum) pour absorber la dilatation. La pose doit être continue : aucun millimètre de PVC gris ne doit voir le jour avant le coulage.

Le caisson de réservation (Pour les traversées de dalle)

Pour les colonnes de chute verticales qui traversent une dalle d'un étage à l'autre, on ne scelle jamais le tuyau. On réalise une traversée de paroi via une réservation.
Concrètement, avant de couler la dalle, on pose un coffrage (en bois ou un bloc de polystyrène) à l'emplacement du futur tuyau. Une fois le béton sec, on retire ce coffrage pour laisser un trou net. On passe ensuite le tuyau et on comble l'espace vide annulaire avec un matériau souple (mousse expansive, mastic élastomère ou bourre de laine minérale). Jamais de mortier dur ici.

Tableau comparatif : quelle protection pour quel usage ?

Étapes de pose : protéger vos évacuations avant coulage

Une bonne protection ne sert à rien si la pose est bâclée. Suivez ce protocole pour garantir l'intégrité de votre réseau.

1. La pente, c'est la base. Avant même de penser à la gaine, vérifiez que votre tuyau PVC respecte une pente d'écoulement de 1 à 3 cm par mètre. Sans ça, gaine ou pas, vous aurez des bouchons.
2. Ancrez les tuyaux au sol. Le tuyau ne doit pas « flotter ». Fixez-le au sol (ou au treillis soudé) avec des colliers métalliques ou des ligatures plastiques tous les 80 cm. Cela empêche le phénomène de flottaison d'Archimède de faire remonter vos tuyaux à la surface quand vous verserez le béton liquide.
3. Soignez les jonctions. Enfilez le fourreau ou enroulez la bande mousse. Le point critique se situe aux extrémités : assurez un scellement hermétique avec du scotch de chantier orange ou gris. Si la laitance du béton (le jus liquide du ciment) pénètre entre le fourreau et le tuyau, elle durcira et annulera tout l'effet de désolidarisation.
4. Vigilance au coulage. Si vous utilisez un vibreur à béton (aiguille), ne touchez jamais les gaines avec. L'onde de choc casserait le PVC à l'intérieur sans que vous le voyiez.

3 erreurs critiques qui causent des fuites sous dalle

Je vois trop souvent des auto-constructeurs pleins de bonne volonté commettre des erreurs fatales. Ces négligences se paient cash quelques années plus tard.

1. Oublier de coller AVANT de protéger.
   Ça semble évident, mais ça arrive. Une fois le tuyau dans la gaine ou sous la mousse, impossible de vérifier vos collages. Testez toujours l'étanchéité avec un seau d'eau avant de mettre la protection et avant de couler.
2. L'astuce du « papier journal » ou du carton.
   C'est une vieille technique de maçon qu'il faut bannir. Le carton boit l'humidité du béton, pourrit et attire les insectes. Il laisse parfois un vide trop grand ou irrégulier qui fragilise l'assise du tuyau. Utilisez des matériaux imputrescibles (plastiques, mousses synthétiques).
3. Les raccords « noyés » sans surprotection.
   Le point faible d'un réseau, c'est le raccord (coude, manchon, té). Il est formellement déconseillé de noyer un raccord dans le béton. Si la configuration vous y oblige, ce raccord doit bénéficier d'une protection double (boîte en polystyrène ou double couche de mousse). La contrainte mécanique tape toujours là où c'est collé.
   💡

   Conseil Pro

   Prenez des photos de tout votre réseau au sol, avec un mètre ruban visible pour l'échelle, juste avant de couler. Le jour où vous devrez percer la dalle pour fixer une cloison ou une butée de porte, vous saurez exactement où ne pas percer.

Cas particulier : réparer un tuyau pris dans le béton sans tout casser

Si vous lisez cet article trop tard et que le mal est fait (fuite sous dalle), ne paniquez pas tout de suite. Avant de louer un marteau-piqueur pour dévaster votre salon, sachez qu'il existe des solutions non destructives.

La technique du chemisage par l'intérieur permet de réparer un tuyau fissuré sans ouvrir le sol. Une entreprise spécialisée injecte une résine durcissante plaquée contre les parois internes de l'ancien tuyau via un ballon gonflable. On crée littéralement un « tuyau neuf dans le vieux ». C'est coûteux, mais souvent moins cher que de refaire 50 m² de carrelage. Si la cassure est très localisée, une recherche de fuite par caméra thermique ou gaz traceur permettra de ne casser que le carreau nécessaire pour une réparation chirurgicale.

Maintenant que vos réseaux sont sécurisés, avez-vous pensé à la qualité de votre mélange pour la chape ? Une mauvaise préparation du mortier pourrait ruiner tous ces efforts.

FAQ

Peut-on mettre du scotch directement sur le tuyau PVC ?

Non. Un simple scotch d'électricien n'a aucune épaisseur (quelques microns). Il n'amortira absolument pas la dilatation du tuyau contre le béton. Il faut une épaisseur compressible (mousse, air).

Quelle épaisseur de béton prévoir au-dessus du tuyau PVC ?

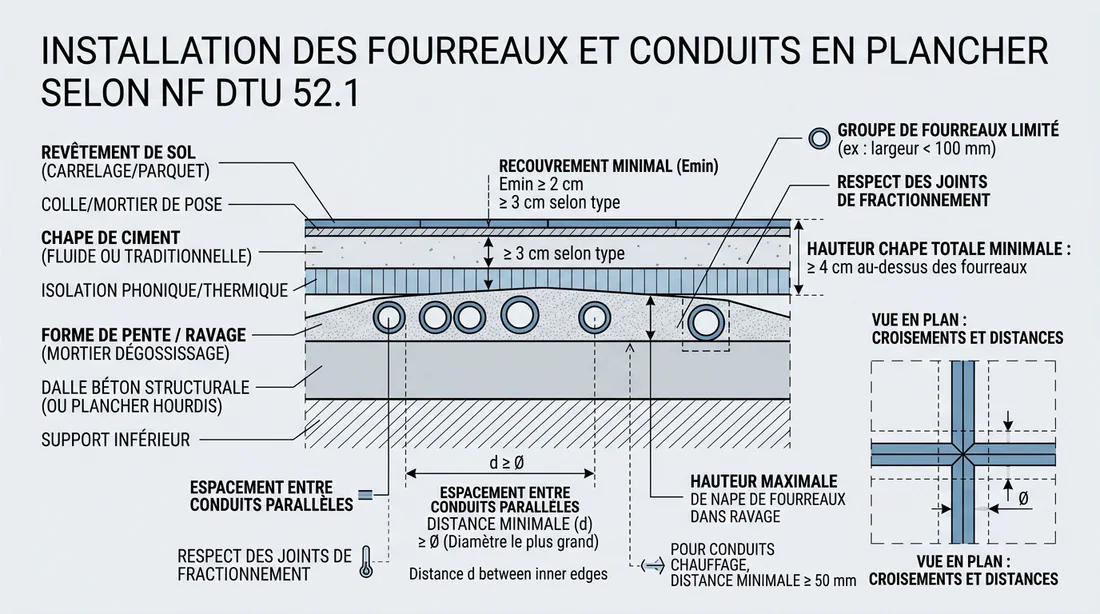

Pour éviter que la chape ne fissure au-dessus du passage du tuyau (qui crée un point faible), visez une couverture (un « enrobage ») d'au moins 3 à 4 cm de béton au-dessus du point le plus haut du fourreau. Si vous avez moins, armez la chape avec un treillis de carreleur à cet endroit précis.

Le béton attaque-t-il le PVC ?

Oui, à la longue. Le ciment est chimiquement basique et peut altérer la structure moléculaire du PVC. L'abrasion mécanique lors des mouvements naturels de la maison finit par « limer » le tuyau s'il reste en contact direct avec les granulats agressifs du béton.

Peut-on noyer un raccord PVC collé dans le béton ?

Évitez à tout prix. Le raccord est une zone rigide et fragile. Si vous n'avez pas le choix, surprotégez ce raccord avec une mousse épaisse ou créez un petit coffrage autour pour qu'il ne subisse aucune compression directe du béton.
